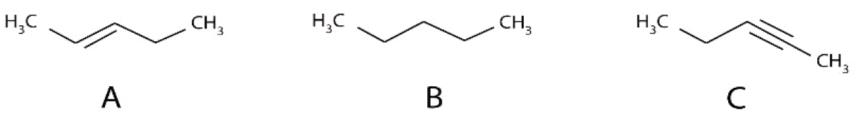

Date le rappresentazioni delle strutture molecolari riportate in figura si può affermare che:

Nel disegno riportato nel quiz sono presenti tre formule semplificate.
La formula semplificata evita di scrivere gli atomi di idrogeno presenti, i quali sono comunque ricavabili dalla regola che ogni atomo di carbonio deve avere quattro legami. La formula semplificata riporta solo uno scheletro delle molecole dove gli atomi di carbonio si trovano agli estremi dei segmenti.
Nella figura A vediamo la presenza di un doppio legame tra ci carbonio C2 e il C3. Si capisce da questo che si tratta di un alchene, precisamente è il 2pentene.
Nella figura B vediamo una catena lineare senza doppi legami. Si tratta perciò di un alcano. precisamente è il normal-pentano.
Nella figura C vediamo la presenza di un triplo legame tra ci carbonio C2 e il C3. Si capisce da questo che si tratta di un alchino, precisamente è il 2pentino.

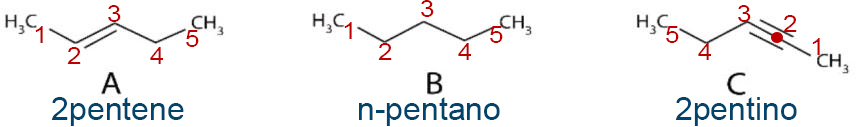

In figura riportiamo le formule con indicazione dei numeri assegnati agli atomi di carbonio.
